Kami membuka panduan ini dengan pemahaman bahwa alat survey adalah fondasi pengambilan data di lapangan untuk pemetaan dan konstruksi. Permukaan bumi tidak rata, sehingga setiap pekerjaan butuh tingkat akurasi yang konsisten dari titik ke titik.
Kami akan membahas jenis utama yang paling berdampak pada hasil, cara kerja, dan fungsi praktis di proyek nyata. Theodolite dan total station ideal untuk poligon dan setting-out, GPS memberi posisi 3D, waterpass mengukur elevasi, dan drone menjangkau area sulit seperti hutan atau jurang.
Kami fokus pada pengukuran sudut, jarak, dan ketinggian agar data siap diolah dan keputusan lapangan lebih cepat. Kami juga menjelaskan kapan memilih masing-masing perangkat agar alur pekerjaan efisien dan hasil lebih stabil.
Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
Ringkasan Penting
- Kami menekankan pilihan jenis sesuai kondisi permukaan dan target akurasi.
- Kombinasi total station, GPS, dan waterpass meningkatkan kualitas data.
- Drone membantu pengamatan di area terbatas akses.
- Pemahaman fungsi tiap alat mempercepat workflow konstruksi.
- Praktik terbaik dan integrasi data kurangi bias pengukuran.
Theodolite dan Total Station: tulang punggung pengukuran sudut dan jarak berakurasi tinggi
Dua perangkat ini sering menjadi tulang punggung ketika kita butuh data titik yang presisi. Theodolite fokus pada mengukur sudut horizontal dan vertikal lewat teleskop yang dapat diputar dan dimiringkan.
Komponen kunci theodolite meliputi teleskop, limb horizontal-vertikal, dan plumb bob untuk memastikan tegak. Desain ini membuat pengukuran sudut stabil meski kondisi lapangan menantang.
Total station menggabungkan theodolite dengan EDM sehingga kita bisa mengukur jarak sekaligus sudut dalam satu perangkat. Perangkat modern menyimpan data ke chip memori dan mendukung data logging untuk pemetaan.
Output dan fungsi lapangan
- HD, VD, SD, serta koordinat X,Y,Z dan beda tinggi untuk kontrol geometri bangunan dan topografi.
- Penggunaan praktis: pengukuran poligon, pemetaan situasi, setting-out pondasi, dan pengamatan arah matahari.
- Pemilihan: theodolite cocok bila fokus pada sudut dan anggaran terbatas; total station unggul untuk efisiensi dan integrasi data.
“Ketelitian pengukuran bergantung pada pemasangan tripod yang stabil, plumb bob yang benar, dan kalibrasi berkala.”
Tips cepat menaikkan tingkat akurasi
- Pasang tripod stabil dan bersihkan line of sight sebelum pengukuran.
- Gunakan plumb bob, cek kolimasi, dan lakukan pengamatan berulang untuk kurangi kesalahan acak.
- Kelola baterai dan penyimpanan data untuk mencegah kehilangan hasil di lapangan.
Integrasi ke CAD/GIS mempercepat pembuatan gambar kerja dan laporan sambil mengurangi input manual yang rawan error. Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
Waterpass/Auto Level: mengukur perbedaan ketinggian dan kemiringan bidang
Untuk pekerjaan kontrol elevasi, waterpass memberi cara sederhana namun andal untuk baca beda ketinggian di lapangan.
Kami bedah tiga jenis utama yang sering dipakai: manual dengan gelembung nivo untuk pemeriksaan cepat, digital berbasis laser untuk pembacaan praktis, dan auto level dengan kompensator otomatis untuk stabilitas saat pengukuran.
Langkah cepat setup dan aplikasi
Pasang pada tripod, leveling instrumen, letakkan rambu ukur pada titik sasaran, lalu lakukan pembacaan balik-muka untuk dapatkan perbedaan ketinggian secara konsisten.
Contoh penggunaan meliputi leveling lantai, pemasangan jalur pipa dan drainase, serta penentuan elevasi untuk jalan dan rel agar kemiringan sesuai desain.
Tips praktis dan checklist
- Hindari pengukuran saat terik tinggi untuk kurangi efek mirage.
- Lakukan bacaan berulang dan catat kondisi cuaca dalam lembar kerja.
- Periksa kebersihan lensa, kalibrasi berkala, dan simpan log validasi berbeda tinggi.
| Jenis | Kelebihan | Kapan dipilih |
|---|---|---|
| Manual (gelembung) | Mudah, murah, cepat cek | Kontrol cepat dan jarak pendek |
| Digital (laser) | Pembacaan jelas, proyeksi garis | Instalasi interior dan kontrol kemiringan ringan |
| Auto level | Stabil, akurat untuk lintasan panjang | Proyek jalan, rel, dan kontrol elevasi utama |
Integrasi hasil ke desain mempercepat verifikasi revisi ketinggian dan pemetaan area kerja. Pilih alat sesuai panjang lintasan, toleransi kemiringan, dan target hasil akurat.
“Leveling yang baik dimulai dari setup yang benar.”
Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
GPS Surveying: posisi presisi di permukaan bumi untuk pemetaan modern
GPS modern memberi kita cara cepat untuk menentukan posisi di permukaan bumi dengan presisi tinggi. Sistem ini menerima sinyal dari konstelasi satelit dan segmen kontrol untuk menghitung koordinat titik secara otomatis.
Fungsi dan keunggulan
Kami memakai GPS untuk navigasi, pemetaan batas tanah, dan pengumpulan data real-time. Dengan metode RTK atau PPK, tingkat akurasi bisa naik dari sub-meter menjadi milimeter untuk pekerjaan kontrol dan monitoring.
Batasan dan praktik terbaik
Sinyal melemah di bawah kanopi lebat atau antara gedung tinggi, sehingga hasil bisa menurun. Untuk mitigasi, rencanakan satelit (DOP), gunakan antena berkualitas, dan lakukan logging mentah untuk PPK.
- QA/QC: pengukuran berulang dan verifikasi terhadap titik referensi.
- Manajemen data: perbarui firmware, simpan metadata, dan ekspor ke format CAD/GIS.
- Alur kerja singkat: persiapan proyek, observasi, validasi, serah data final ke tim desain.
“Kualitas posisi bergantung pada perencanaan satelit, konfigurasi base-rover, dan verifikasi di lapangan.”
Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.

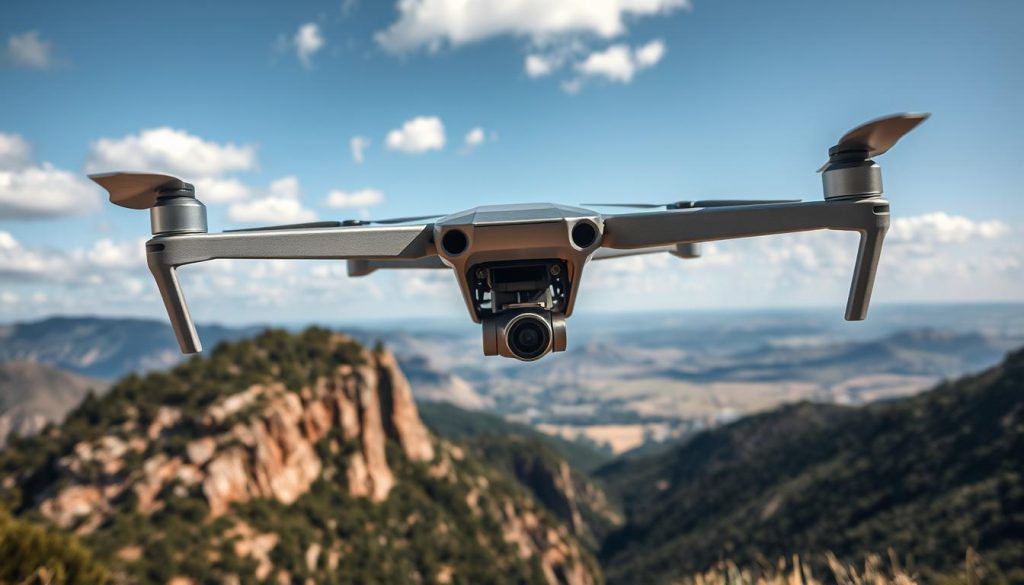

Drone/UAV untuk pemetaan: alat survey area sulit dijangkau dengan photogrammetry
Di medan yang sulit dijangkau, drone memberi solusi cepat untuk mengumpulkan gambar dan membuat peta. Kami memakai UAV saat hutan, jurang, atau area luas menyulitkan akses tim lapangan.
Kapan kita menerapkan UAV
Kami memilih drone untuk area yang sulit dijangkau dan saat target waktu ketat. Pendekatan udara mempercepat akuisisi data dibanding metode terestris.
Workflow ringkas
Kami mulai dengan perencanaan rute terbang dan setting overlap gambar yang tepat. Selanjutnya pengambilan gambar, lalu pemrosesan photogrammetry menjadi ortomosaik, DSM/DTM, dan model 3D.
- Pilihan sensor: kamera RGB untuk peta foto; opsi laser/LiDAR atau multispektral bila topografi atau vegetasi perlu detail lebih.
- Standar overlap, ketinggian terbang, dan GCP menjaga kualitas geometrik hasil.
- Contoh pekerjaan: monitoring progres bangunan, hitung volume stockpile, inspeksi lahan sulit, dan pemetaan koridor infrastruktur.
“Integrasi data udara dengan total station atau GPS meningkatkan kontrol geometri dan validasi hasil.”
Kami juga menekankan praktik keselamatan: izin terbang, cek cuaca, manajemen baterai, dan rencana kontinjensi. QA/QC pascaproses wajib untuk cek error dan validasi terhadap titik kontrol. Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
Kesimpulan
Pilihan dan integrasi perangkat menentukan seberapa akurat koordinat, ketinggian, dan model yang kita hasilkan di lapangan.
Kita simpulkan bahwa kombinasi theodolite/total station untuk sudut-jarak, waterpass untuk perbedaan ketinggian, GPS untuk posisi, dan drone untuk cakupan area memberi hasil akurat pada berbagai jenis pekerjaan pemetaan dan konstruksi.
Kami menekankan memilih alat sesuai fungsi dan target akurasi, melakukan kalibrasi, pengukuran berulang, validasi titik kontrol, serta dokumentasi parameter untuk QA/QC yang jelas.
Integrasi data lintas perangkat memperkuat geometri, mempercepat alur desain-lapangan-as-built, dan menjaga kontinuitas data di medan menantang.
Rencanakan survei dengan cermat: target titik, jalur, dan hasil agar setiap meter kerja memberi nilai maksimal. Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
