Kami memperkenalkan tujuh perangkat pengukuran yang sering dipakai dalam proyek jalan, jembatan, terowongan, dan gedung. Setiap instrument punya peran jelas: dari mengukur sudut dan jarak hingga membuat model 3D dan data elevasi.
Total Station mengukur koordinat dan jarak, sementara Theodolite fokus pada sudut horizontal dan vertikal. Untuk leveling, tim biasanya memakai Waterpass/Auto Level, dan untuk kedalaman dipakai echosounder.
GPS memberi posisi berbasis satelit, laser scanner menghasilkan point cloud untuk model 3D, dan aerial/drone plus fotogrametri efektif pada area luas atau lokasi sulit dijangkau.
Di artikel ini kita jelaskan fungsi praktis tiap jenis, output data yang bisa diolah ke CAD/BIM/GIS, serta tips untuk tim lapangan dan surveyor agar alur pemetaan lebih efisien. Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
Ringkasan Utama
- Kami sajikan 7 perangkat penting beserta fungsi dan contoh penggunaan di lapangan.
- Penjelasan fokus pada output data yang siap dipakai oleh CAD, BIM, dan GIS.
- Perbandingan keunggulan tiap produk membantu pemilihan sesuai target mutu dan biaya.
- Tips mitigasi keterbatasan agar hasil pengukuran konsisten di berbagai kondisi.
- Panduan singkat untuk koordinasi lintas bidang dalam proyek infrastruktur.
Pendahuluan: Mengapa Alat Survey Pemetaan Menentukan Keberhasilan Proyek Infrastruktur
Ketelitian dalam pengukuran menjadi fondasi utama setiap proyek infrastruktur. Relief pada permukaan bumi sering tidak rata, sehingga pengukuran sudut dan jarak harus presisi untuk mendapatkan data yang valid.
Kita jelaskan bahwa kualitas data awal memengaruhi seluruh rantai pekerjaan. Dari pemetaan ke staking hingga kontrol kualitas, hasil yang akurat memangkas revisi desain dan biaya tak terduga.
Peran surveyor sangat penting: menjaga prosedur, melakukan kalibrasi, dan memverifikasi hasil agar rework berkurang. Kami juga menekankan integrasi data antar perangkat sehingga aliran informasi cepat dan dapat dilacak.
- Kebutuhan tiap bidang—jalan, jembatan, gedung—mengharuskan pemilihan alat yang efisien dan ekonomis.
- Pemilihan harus mempertimbangkan target hasil, jadwal, dan kondisi medan.
- Dokumentasi pengukuran dan backup data berfungsi sebagai kontrol risiko teknis.
| Bidang | Kebutuhan Utama | Fungsi | Manfaat |
|---|---|---|---|
| Jalan | Kontrol elevasi | Penentuan posisi dan jarak | Pengurangan revisi trase |
| Jembatan | Presisi sudut | Pengukuran sudut dan elevasi | Keselamatan struktur |
| Gedung | Koordinat ruang | Staking & kontrol kualitas | Kecepatan konstruksi |
Selanjutnya kita bahas satu per satu tujuh perangkat, mulai dari Total Station hingga fotogrametri, serta manfaat praktis untuk setiap pekerjaan di lapangan. Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
Total Station untuk Pengukuran Jarak, Sudut, dan Koordinat yang Presisi
Total Station menjadi andalan ketika proyek membutuhkan penggabungan pengukuran sudut, jarak, dan koordinat dalam satu perangkat. Kami mengandalkan perangkat ini untuk mendapatkan titik posisi dan beda ketinggian secara cepat dan konsisten.
Fungsi utama
Perangkat membaca sudut horizontal dan vertikal, serta menghitung HD, VD, dan SD untuk setiap titik. Dengan itu kita bisa menentukan koordinat (x,y,z) dan beda ketinggian secara presisi.
Keunggulan & tingkat akurasi
EDM terintegrasi mempercepat proses mengukur jarak dan menekan kesalahan manual pada sudut jarak. Data logging memastikan penamaan titik konsisten dan traceability saat ekspor ke CAD/BIM.
Penggunaan di lapangan
- Pemetaan topografi untuk desain trase dan kontur.
- Staking sumbu dan as bangunan pada proyek konstruksi.
- Kontrol geodetik pada proyek skala besar dengan kebutuhan akurasi tinggi.
Tips praktis: cek kalibrasi sebelum kerja, pastikan tripod stabil, dan lakukan pengamatan berulang untuk hasil lebih konsisten. Rencanakan jaringan kontrol dan sinkronkan format file dengan tim desain.
Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
Theodolite sebagai Andalan Pengukuran Sudut di Permukaan Bumi
Theodolite sering menjadi pilihan ketika fokus utama adalah pembacaan sudut dengan ketelitian tinggi di medan yang menantang. Perangkat ini mengukur sudut mendatar dan tegak dengan tingkat akurasi hingga satuan detik. Kami memilihnya saat pengukuran sudut lebih penting daripada pengukuran jarak.
Kapan memilih theodolite
Kita gunakan theodolite untuk poligon kontrol, pengukuran sudut siku-siku pondasi, dan pengamatan ketinggian gedung secara tidak langsung. Di tanah bergelombang atau area luas, kelebihan optik theodolite terlihat jelas.
Komponen dan cara kerja
Komponen utama meliputi teleskop, limb horizontal dan vertikal, serta plumb untuk pemasangan tegak. Alur kerja kami: centering dan leveling, pembidikan, pembacaan sudut, lalu pengulangan untuk meningkatkan akurasi.
- Keunggulan: akurasi sudut hingga detik busur.
- Tips lapangan: minimalkan getaran, lakukan bacaan bolak-balik, catat titik referensi.
- Perbandingan: gunakan theodolite sendiri bila hanya butuh sudut; integrasikan dengan Total Station saat perlu jarak dan koordinat.
Perhatikan faktor lingkungan seperti mirage panas dan angin yang bisa memengaruhi pembacaan optik. Lakukan kalibrasi berkala dan cek kondisi optik serta kebersihan lensa sebelum kerja.
Checklist singkat: kondisi optik, plumb terpasang, leveling stabil, dan dokumentasi sudut rapi untuk audit pekerjaan. Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
GPS Surveying untuk Penentuan Posisi Berbasis Satelit
Dengan GPS kami menentukan lokasi titik di permukaan bumi menggunakan sinyal dari konstelasi satelit dan segmen kontrol darat. Receiver membaca waktu dan jarak ke beberapa satelit untuk menghitung posisi 3D (x, y, z) secara langsung.
Akurasi dan skenario penggunaan
Akurasi bervariasi: navigasi umum cukup sub-meter, sementara metode diferensial/RTK bisa mencapai milimeter. Kami gunakan GPS untuk jaringan kontrol geodetik, penentuan batas tanah, dan pemetaan koridor jalan.
Keterbatasan sinyal dan mitigasi
Sinyal melemah di lokasi tertutup seperti pepohonan lebat, ngarai, atau permukiman padat. Strategi mitigasi meliputi pemilihan waktu berdasarkan PDOP, penggunaan antena eksternal, dan konfigurasi base-rover.
- Integrasi hasil titik GPS dengan jaringan Total Station penting untuk model yang konsisten.
- Manajemen sistem referensi dan verifikasi terhadap titik ikat mencegah kesalahan transformasi.
- Rencanakan logging cukup lama dan cek daya baterai untuk operasi di lokasi terpencil.
| Fungsi | Metode | Akurasi Tipikal |
|---|---|---|
| Penentuan kontrol geodetik | GNSS statik / Network RTK | Milimeter – Sentimeter |
| Batas tanah & lokasi | RTK real-time | Sentimeter – Sub-meter |
| Navigasi koridor & pemetaan cepat | Standar GNSS | Sub-meter |
Kesimpulan singkat: GPS sangat efektif untuk kebutuhan posisi luas dan cepat. Kami selalu merekomendasikan kombinasi GPS dengan instrumen lain untuk hasil yang andal. Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
Waterpass/Auto Level untuk Perbedaan Ketinggian dan Leveling
Kami gunakan waterpass dan auto level untuk memastikan selisih elevasi terukur konsisten di lapangan. Instrumen ini vital saat menata lantai, balok, talud, dan saluran agar sesuai rencana konstruksi.
Auto level vs digital level: pilihan sesuai kebutuhan
Auto level mengandalkan kompensator mekanis dan stabilitas optik untuk akurasi. Digital level menawarkan pembacaan cepat dan mengurangi kesalahan manusia melalui output digital atau laser.
- Prinsip leveling: dapatkan selisih elevasi antar titik secara repeatable dengan metode rise & fall.
- Gelembung nivo dan kompensator menjaga garis bidik benar-benar horizontal vertikal.
- Prosedur lapangan: pasang tripod, baca rambu ukur depan-belakang, lalu hitung elevasi.
- Laser berguna untuk menandai referensi visual pada area luas.
- Ulangi bacaan depan-belakang untuk isolasi kesalahan collimation; kalibrasi rutin wajib setelah guncangan.
- Jaga optik bersih dan hindari panas berlebih untuk keselamatan alat.
- Dokumentasikan hasil leveling untuk kontrol kualitas struktural.
| Jenis | Kekuatan | Kelemahan |
|---|---|---|
| Auto level | Stabilitas optik, akurasi | Butuh waktu baca manual |
| Digital level | Cepat, minim human error | Lebih sensitif terhadap baterai |
| Manual waterpass | Sederhana, murah | Akurasi terbatas untuk proyek besar |
Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.

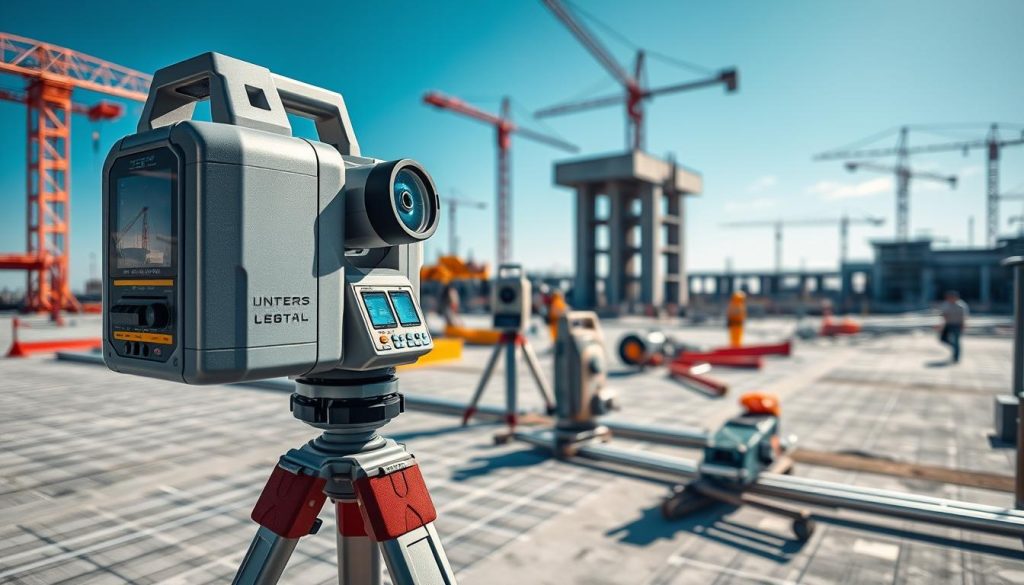

Laser Scanner untuk Pemetaan 3D Cepat dan Detail
Pemindaian 3D dengan laser memungkinkan kita menangkap detail geometri yang sulit dicapai metode lain. Perangkat ini merekam permukaan dan bentuk objek menjadi jutaan titik dalam hitungan menit. Hasilnya berguna untuk analisis cepat dan dokumentasi akurat.
Output dan aplikasi
Kami menghasilkan point cloud berdensitas tinggi yang dapat diolah menjadi mesh, model 3D, atau ortho view.
Data tersebut dipakai untuk topografi detail, verifikasi as-built, dan sebagai dasar model BIM.
Manfaat di lapangan
Kecepatan pemindaian mempercepat dokumentasi area kompleks seperti fasad, ruang mekanikal, atau jembatan.
Manfaat praktis meliputi clash detection, monitoring deformasi periodik, dan pengukuran as-built pada bangunan.
| Langkah | Tujuan | Catatan |
|---|---|---|
| Setup target/sfera | Referensi posisi | Memudahkan registrasi multi-posisi |
| Scanning multi-posisi | Cakupan permukaan luas | Atur overlap memadai |
| Registrasi & ekspor | Integrasi ke CAD/BIM | Gunakan naming convention konsisten |
Kami menyarankan kontrol kualitas dengan checkerboard targets, overlap yang cukup, dan validasi jarak referensi. Pada geometri sangat rumit, laser sering lebih unggul dibanding fotogrametri karena akurasi dan detail permukaan.
Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
Echosounder untuk Pemetaan Kedalaman pada Survei Hidrografi
Pemetaan batimetri bergantung pada pengukuran waktu tempuh pulsa suara dari permukaan ke dasar.
Prinsip time-of-flight: transduser memancarkan pulsa, gelombang memantul dari objek dasar, lalu echo diterima. Selisih waktu antara pulsa dan echo dikonversi menjadi jarak dengan asumsi kecepatan suara di air.
Kami koreksi pengukuran untuk suhu, salinitas, dan pasang-surut agar akurasi vertikal meningkat. Densitas titik menentukan detail batimetri: lebih banyak titik berarti kontur dan objek dasar terdeteksi lebih jelas.
- Prosedur lapangan: rencanakan lintasan dengan overlap, atur kecepatan kapal, dan terapkan kontrol lintasan.
- Integrasi: gabungkan hasil dengan GNSS/INS untuk georeferensi titik kedalaman.
- QA/QC: lakukan bar check, pengulangan lintasan kontrol, dan validasi kedalaman di titik referensi.
Deliverable umum meliputi grid batimetri, peta kontur kedalaman, dan profil penampang untuk perencanaan maritim. Untuk menjaga performa, kami rekomendasikan perawatan sensor, pemeriksaan kabel, dan prosedur keselamatan saat operasi di lokasi terbuka.
Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.

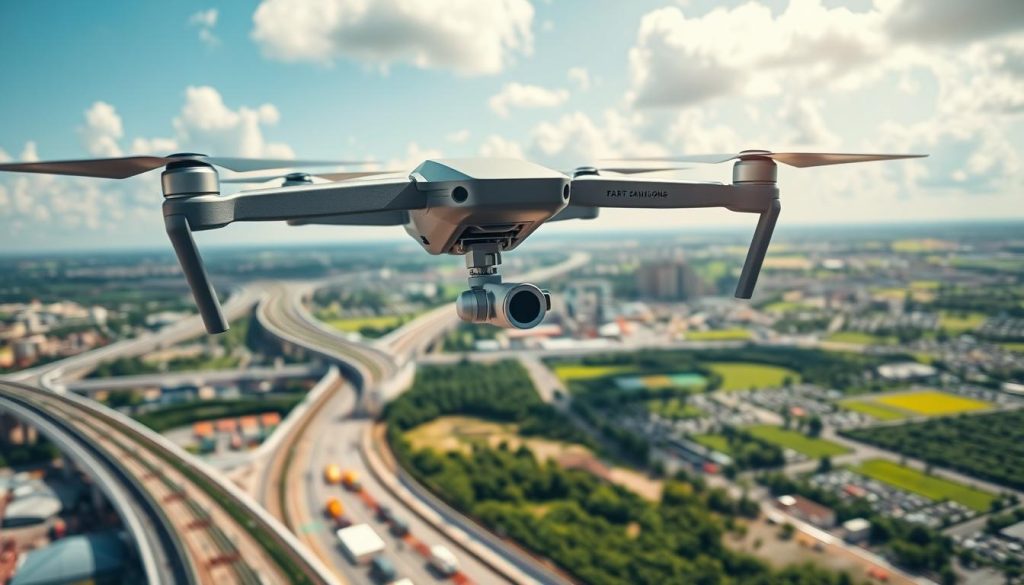

Alat Survey Pemetaan Berbasis Udara: Aerial/Drone Survey dan Fotogrametri
Pendekatan udara mempercepat pengambilan data topografi di area luas dengan akses minimal ke lapangan. Kami menggunakan platform udara untuk mengumpulkan citra yang kemudian diolah menjadi informasi pengukuran dan model 3D.
Kelebihan untuk area luas dan lokasi sulit dijangkau
Kecepatan akuisisi menjadikan drone ideal untuk pekerjaan yang butuh cakupan luas. Akses ke lokasi terjal atau terbatas juga jadi mudah tanpa risiko personel yang tinggi.
Integrasi fotogrametri dengan GIS untuk hasil akurat
Alur fotogrametri meliputi pengambilan foto dengan overlap, pencocokan tie points, rekonstruksi 3D, dan pembuatan orthomosaic. Hasil ini langsung bisa diimpor ke GIS untuk analisis topografi, perhitungan volume, atau peta tematik.
- Sensor: kamera RGB, multispektral, termal, hingga LiDAR udara untuk kebutuhan spesifik.
- QA: gunakan GCP atau platform RTK agar planimetris dan elevasi akurat.
- Praktis: pemetaan site konstruksi, monitoring progres, dan inspeksi rutin prasarana.
“Data udara melengkapi pengukuran darat sehingga model proyek menjadi lebih menyeluruh dan andal.”
Tips misi: atur ketinggian terbang, sidelap/frontlap, dan terbang di kondisi cahaya stabil. Pertimbangkan sewa drone bila proyek tidak punya unit internal, dan patuhi regulasi penerbangan untuk keselamatan operasi.
Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
Kesimpulan
Kesimpulannya: kita menegaskan bahwa pemilihan produk yang sesuai dan praktik kerja disiplin menghasilkan informasi lapangan yang berguna dan hasil yang akurat.
Kombinasi total station dan GPS memberi kontrol topografi yang konsisten pada proyek konstruksi, sementara Laser Scanner dan fotogrametri berguna bila perlu percepatan akuisisi dengan detail visual tinggi.
Waterpass/auto level tetap penting untuk kontrol ketinggian. Untuk pekerjaan di perairan, echosounder menjadi pilihan wajib. Kelola informasi pengukuran—naming, file, dan metadata—agar hasil mudah diaudit dan dibagikan antar tim.
Mulailah dengan daftar titik kontrol, rencana rute akuisisi, dan standar akurasi. Latih tim dan terapkan SOP kalibrasi supaya kualitas dari lapangan ke kantor tetap terjaga. Informasi sewa alat, beli alat geofisika dan geospasial hubungi exactglobal.
